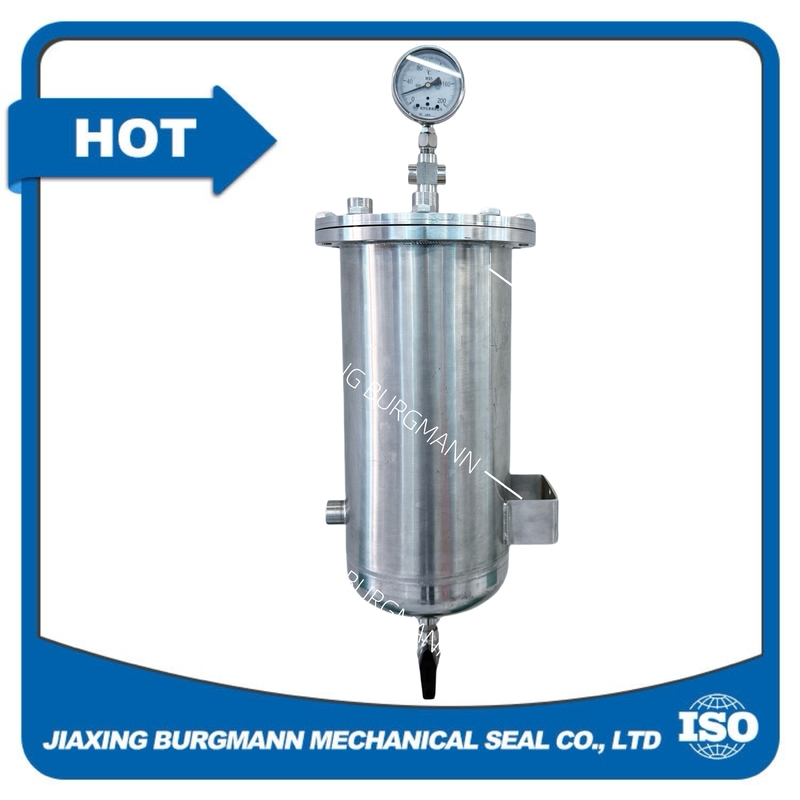

304/316 برنامه API 53 سیستم کمکی مهر مکانیکی برای صنعتی

سیستم کمکی مهر مکانیکی طرح PI 53برای مهر و موم های مکانیکی با فشار دوگانه طراحی شده است که مایع خنک کننده تمیز و خنک کننده را با فشار بالاتر از اتاق مهر و موم پمپ فراهم می کند تا انتشار صفر مایعات فرآیند را تضمین کند.به طور عمده شامل سه نوع زیر است::

- برنامه API 53A: از یک مخزن جداکننده فشار گاز خارجی برای تامین مایع جداکننده تمیز به اتاق مهر و موم استفاده می کند. مخزن با گاز بی اثر (معمولا نیتروژن) تحت فشار است.و فشار مایع عایق توسط یک تنظیم کننده گاز خارجی کنترل می شودفشار اتاق مهر و موم خارجی باید 0.14 - 0.17 MPa بالاتر از محیط مهر و موم باشد. این یک سیستم لوله کشی خارجی ساده دارد و به طور گسترده ای استفاده می شود.اما گاز تحت فشار به طور مستقیم بر مایع عایق عمل می کند، که ممکن است باعث شود گاز در مایع حل شود و عملکرد مهر را تحت تاثیر قرار دهد.

- برنامه API 53B: آن را تحت فشار سیستم گردش مایع مهر و موم از طریق یک دستگاه افزایش فشار نوع مثانه، و سپس آن را از طریق یک پمپ گردش می کند.گرما با خنک کردن هوا یا آب حذف می شود.فشار مثانه نوع فشار افزايش دستگاه توسط یک مثانه داخلی پر شده فراهم می شود. آن را حل مشکل گازی-عزل مایع انحلال در طرح 53A،و می تواند تا حدودی جبران کند که مایع عایق نشت کند.

- برنامه API 53C: مایع عایق بندی به طور غیر مستقیم از طریق یک مخزن فشار افزوده توسط محیط تحت فشار قرار می گیرد که در شرایط کاری که فشار محیط بسیار نوسان می کند استفاده می شود.مخزن فشار افزايش دهنده يک مخزن نوع پستون استسیستم شستشوی طراحی یکپارچه از حلقه پمپاژ در مهر و موم استفاده می کند تا قدرت را به طور خودکار به مایع عایق فشار دهد.سیستم شستشوی طراحی تقسیم شده مایع عایق بندی را در یخچال خنک می کند و سپس آن را به اتاق مهر و موم برای خنک شدن و شستشوی گردش می کند.، و فشار خودکار مایع عایق را از طریق یک لوله شاخه متصل به قسمت بالای پیستون فشار به دست می آورد.
