1. خلاصه

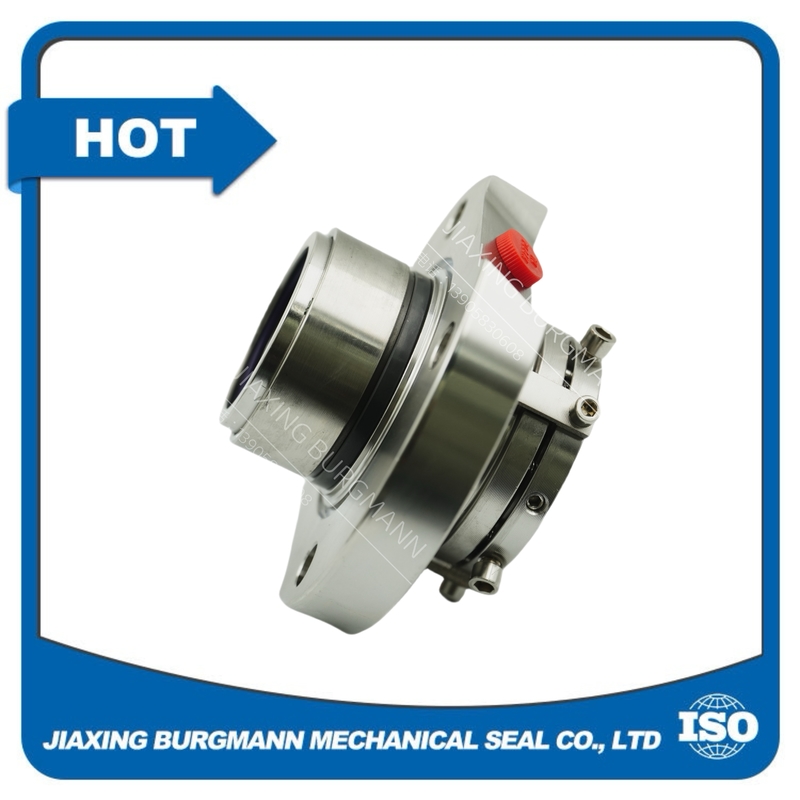

مهر و موم مکانیکی کارتریج دو طرفه یک دستگاه مهر و موم بسیار کارآمد و قابل اعتماد است که به طور گسترده در زمینه های مختلف صنعتی استفاده می شود.دو دسته از چهره های مهر و موم را دارد.این نوع مهر مکانیکی در کارخانه به یک واحد کامل جمع آوری می شود و نصب آن در تجهیزات را سریع و آسان می کند.,و به طور قابل توجهی خطاهای نصب و فرآیندهای عیب یابی وقت گیر را کاهش می دهد.
2ویژگی های ساختاری
2.1 صورت های دوگانه مهر و موم
برجسته ترین ویژگی مهر و موم مکانیکی کارتریج دو طرفه وجود دو چهره مهر و موم است. این دو چهره به صورت سری ترتیب داده شده اند و یک سیستم مهر و موم دو مانع را تشکیل می دهند.چهره مهر و موم داخلی به طور مستقیم با رسانه پمپ تماس می گیرد، در حالی که سطح مهر و موم بیرونی عمدتا برای جلوگیری از نشت محیط داخلی به محیط خارجی یا برای جدا کردن محیط پمپاژ از مواد خارجی خوردنی یا مضر استفاده می شود.
2.2 طراحی کارتریج
این کارتریج یک طراحی کارتریج را اتخاذ می کند، به این معنی که تمام اجزای آن، از جمله چهره های مهر و موم، اسپرینگ ها، حلقه های O و مکانیسم های محرک، در یک واحد کارتریج از قبل جمع شده اند.این طراحی اجازه می دهد تا برای جایگزینی آسان در کلساختار کارتریج همچنین حفاظت بهتر از اجزای داخلی را فراهم می کند و تأثیر عوامل خارجی بر عملکرد مهر و موم را کاهش می دهد.
2.3 مکانیسم جبران خسارت بهار
مکانیسم تعویض یدکی ساخته شده می تواند فشار تماس بین سطوح مهر و موم را به طور خودکار تنظیم کند.بهار می تواند حلقه متحرک را به حرکت محوری فشار دهد، حفظ یک نیروی محکم مناسب و اطمینان از عملکرد طولانی مدت و قابل اعتماد مهر مکانیکی.
3اصول کار
مهر و موم مکانیکی کارتریج دو طرفه بر اساس اصل تشکیل یک فیلم رقیق مایع بین دو چهره مهر و موم کار می کند.حلقه های پویا و استاتیک در مهر مکانیکی نسبتاً چرخش می کنندنیروی بهار حلقه ی پویا را به حلقه ی ثابت فشار می دهد و فشار خاصی بین دو صفحه ی مهر و موم برقرار می شود.که به عنوان یک روان کننده برای کاهش اصطکاک و فرسایش بین سطوح مهر و موم عمل می کنددر مورد مهر و موم های دو طرفه، دو مجموعه از چهره های مهر و موم در هماهنگی کار می کنند.چهره مهر و موم داخلی مهر و موم رسانه در داخل تجهیزات، و سطح بسته بندی بیرونی، همراه با مایع مانع مناسب (در صورت استفاده)تاثیر مهر و موم را بیشتر تقویت می کند و مانع از نشت رسانه به خارج یا آلودگی های خارجی در تجهیزات می شود..
4پارامترهای کلیدی
4.1 فشار نامی
- حداکثر فشار عملیاتی: به طور کلی از 0.1 MPa تا 5 MPa می باشد. مدل های فشار بالا می توانند به 10 MPa یا حتی بالاتر، بسته به نیازهای خاص طراحی و کاربرد، برسند.
- تفاوت فشار: تفاوت فشار بین دو طرف سطوح مهر و موم باید در محدوده مشخص شده باشد تا عملکرد طبیعی مهر و موم مکانیکی را تضمین کند.طراحی شده است تا به یک تفاوت فشار معینی مقاومت کند تا از خرابی ساختار مهر و موم ناشی از تفاوت فشار بیش از حد جلوگیری شود..
4.2 محدوده دما
- حد دمای پایین: آن را می توان به طور معمول در دمای پایین به عنوان -40 ° C کار می کند، و مواد و طرح های خاص می تواند آن را قادر به کار در محیط های حتی دمای پایین، مانند -196 ° C برای برنامه های کریوجنیک.
- حد حرارت بالا: برای کاربردهای عمومی، حداکثر دمای بالا حدود 200 درجه سانتیگراد است. با این حال، با استفاده از مواد مقاوم در برابر دمای بالا و اقدامات خنک کننده،می تواند در محیط هایی با دما تا 400 درجه سانتیگراد یا بیشتر استفاده شود..
4.3 سرعت مجاز
- حداکثر سرعت چرخش: معمولاً می تواند سرعت چرخش را از 500 rpm تا 5000 rpm کنترل کند. مدل های با سرعت بالا برای کاربردهایی که نیاز به سرعت چرخش بالاتر دارند ، مانند برخی از پمپ های سانتریفیوژ با سرعت بالا در دسترس هستند,و می تواند به سرعت تا 10،000 دور در دقیقه برسد.
4.4 قطر گودال
- محدوده قطر گره قابل استفاده: معمولاً می تواند برای گودال هایی با قطر از 10 میلی متر تا 200 میلی متر استفاده شود. مدل های مختلف برای متناسب بودن با قطر گودال های مختلف طراحی شده اند تا نیازهای تجهیزات مختلف را برآورده کنند.
4.5 انتخاب مواد
- مواد مهر و موم صورت: مواد رایج شامل کربید سیلیکون (SiC) ، کربید وولفستم (WC) و گرافیت کربن است. کربید سیلیکون دارای سختی بالا، مقاومت خوب در برابر فرسایش و ثبات شیمیایی است.که آن را برای کاربردهای با سرعت بالا و فشار بالا مناسب می کندکاربید وولفستم همچنین دارای مقاومت لباس و قدرت مکانیکی عالی است. گرافیت کربن دارای خواص روان کننده خوب است.که برای کاهش اصطکاک و فرسایش بین سطوح مهر و موم مفید است.
- مواد استومری: حلقه های O و سایر اجزای لاستومری معمولاً از مواد مانند لاستیک نیتریل (NBR) ، لاستیک فلور (FKM) و لاستیک مونومر اتیلن پروپیلن دیئن (EPDM) ساخته می شوند.NBR برای رسانه های عمومی مبتنی بر روغن مناسب است، FKM دارای مقاومت عالی در برابر دماهای بالا، مواد شیمیایی و روغن است و EPDM عمدتاً در کاربردهایی که شامل آب و بخار است استفاده می شود.
5. زمینه های کاربرد
5.1 صنعت پتروشیمی
در صنعت پتروشیمی، در پمپ ها، راکتورها و کمپرسورها برای مهر زدن رسانه های خوردنی، قابل اشتعال و انفجاری، مانند هیدروکربن ها، اسید ها و قلی استفاده می شود.ساختار دو باردار مهر و موم می تواند به طور موثر از نشت رسانه های خطرناک جلوگیری کند، تضمین ایمنی تولید و حفاظت از محیط زیست.
5.2 صنعت داروسازی
در تولید داروسازی، که نیاز به بهداشت و بسته بندی بالا دارد،مهر و موم های مکانیکی کارتریج دو طرفه برای اطمینان از اینکه فرآیند تولید از آلودگی پاک است استفاده می شود.آنها در تجهیزات مانند راکتورهای داروسازی و سانتریفیوژها برای مهر و موم مایعات فرآیند و حفظ کیفیت محصول استفاده می شوند.
5.3 صنعت مواد غذایی و نوشیدنی
برای برآورده کردن استانداردهای بهداشت سختگیرانه صنعت مواد غذایی و نوشیدنی، این مهر و موم های مکانیکی در پمپ ها و مخلوط کننده ها برای پردازش مواد غذایی و نوشیدنی استفاده می شود.استفاده از مواد غذایی در مهر مکانیکی تضمین می کند که آلودگی محصولات در طول فرآیند تولید وجود ندارد.
5.4 صنعت تولید برق
در نیروگاه های برق، آنها در پمپ های آب تغذیه دیگ، آب خنک کننده و سایر سیستم ها استفاده می شوند.قابلیت اطمینان بالا و طول عمر بسته های مکانیکی کارتریج دو طرفه می تواند عملکرد پایدار تجهیزات تولید برق را تضمین کند.
6نگهداري و احتياط
6.1 بازرسی منظم
به طور منظم وضعیت نشت مهر و موم مکانیکی را بررسی کنید. مقدار کمی نشت در طول دوره اجرا طبیعی است، اما اگر نشت از مقدار مشخص شده بیشتر باشد،نشان می دهد که ممکن است مشکلات با مهر مکانیکی وجود داشته باشد.، مانند فرسایش سطوح مهر و موم یا آسیب به اجزای لاستومر.
6.2 روانکاری و خنک سازی
اطمینان از روان سازی و خنک سازی مناسب مهر مکانیکی برای برخی از کاربردهای مورد نیاز، یک مایع مانع مناسب مورد استفاده قرار می گیرد و سرعت جریان، فشار،و درجه حرارت باید به طور منظم کنترل و تنظیم شود.علاوه بر این، اگر مهر مکانیکی در یک محیط با دمای بالا استفاده شود، باید اقدامات خنک کننده موثر برای جلوگیری از گرم شدن بیش از حد اجزای مهر و موم انجام شود.
6.3 تعویض قطعات فرسوده
هنگامی که سطوح مهر و موم یا سایر اجزای آن به شدت فرسوده شوند، باید به موقع جایگزین شوند.توصیه می شود از قطعات جایگزین اصلی تولید کننده برای اطمینان از عملکرد و قابلیت اطمینان مهر مکانیکی استفاده شود..
در نتیجه، مهر و موم مکانیکی کارتریج صورت دو طرفه، با عملکرد مهر و موم عالی، نصب آسان و طیف گسترده ای از پارامترهای قابل استفاده،نقش مهمی در فرآیندهای مختلف صنعتی دارددرک پارامترها و ویژگی های آن برای انتخاب صحیح، نصب، عملیات و نگهداری ضروری است.در نتیجه تضمین عملیات ایمن و کارآمد تجهیزات صنعتی.
