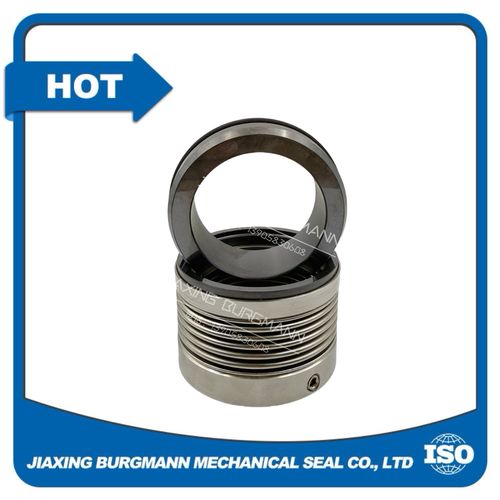

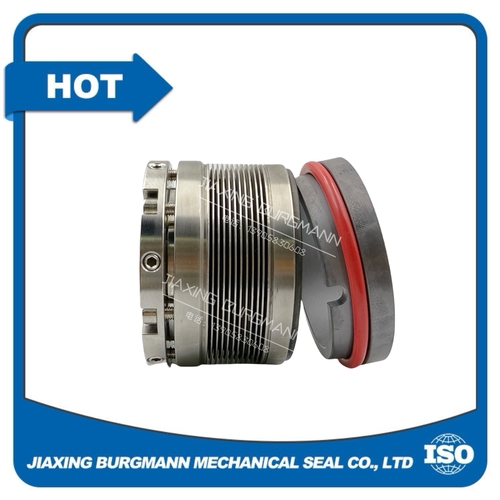

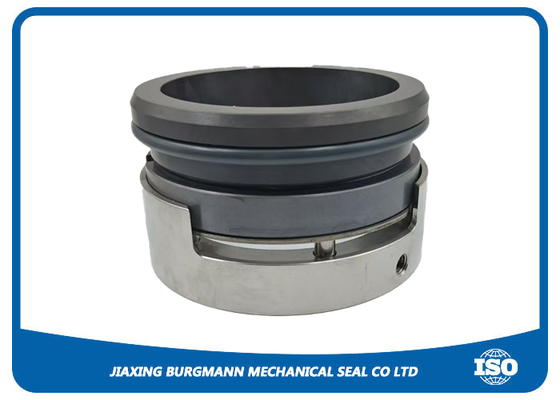

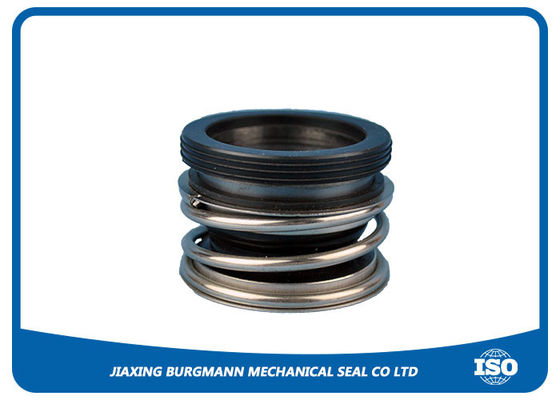

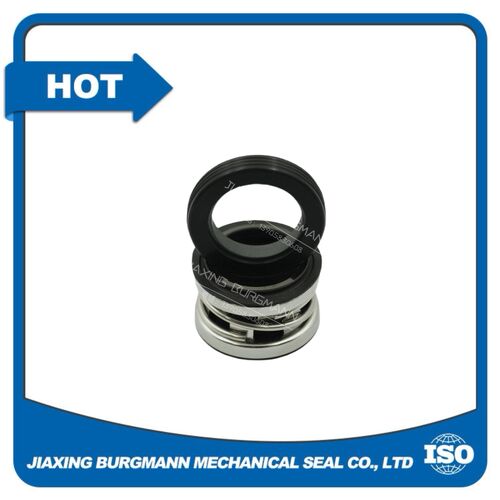

مهر و موم های مکانیکی دم لاستیکی یک نوع مهم از اجزای آب بندی شفت است که به طور گسترده در تجهیزات مدرن حمل و نقل سیالات صنعتی استفاده می شود. با ترکیب ویژگی‌های تغییر شکل انعطاف‌پذیر دم‌های لاستیکی و اصل آب‌بندی آب‌بندی‌های مکانیکی، آن‌ها به طور موثری از نشتی متوسط ​​بین شفت‌های دوار و محفظه‌های تجهیزات جلوگیری می‌کنند و به یک راه‌حل آب‌بندی ضروری در بخش‌های صنعتی متعدد تبدیل شده‌اند. متفاوت از مهر و موم های مکانیکی سنتی فنری، دم های لاستیکی هم به عنوان عنصر جبران الاستیک و هم به عنوان بخش آب بندی ثانویه در این ساختار عمل می کنند. طراحی یکپارچه ساختار کلی را ساده می کند، تعداد قطعات مونتاژ را کاهش می دهد و میزان خرابی ناشی از شل شدن اتصالات یا پیری اجزا را کاهش می دهد. مواد لاستیکی دارای خاصیت ارتجاعی عالی، انعطاف پذیری فشرده سازی خوب و سازگاری فوق العاده با جابجایی محوری و شعاعی شفت است. هنگامی که تجهیزات با لرزش، انحراف شفت یا حرکت محوری خفیف کار می‌کنند، دم‌های لاستیکی می‌توانند به طور انعطاف‌پذیر تغییر شکل دهند تا سطح آب‌بندی را محکم نگه دارد و عملکرد آب‌بندی پایدار را برای مدت طولانی حفظ کند. از نظر سازگاری متوسط، مهر و موم های مکانیکی دم لاستیکی تطبیق پذیری زیادی از خود نشان می دهند. با انتخاب فرمول‌های مختلف لاستیک مانند لاستیک نیتریل، فلورو لاستیک و EPDM، آنها می‌توانند در محیط‌های مختلف از جمله آب، روغن، اسید ضعیف، قلیایی ضعیف و محلول‌های شیمیایی صنعتی به طور پایدار کار کنند. لاستیک نیتریل به دلیل مزیت هزینه و مقاومت خوب روغن به طور گسترده برای رسانه های آب و روغن معدنی استفاده می شود. EPDM در آب، بخار و محیط های آبی خورنده ضعیف با مقاومت در برابر آب و هوا و مقاومت در برابر دمای بالا برتری دارد. فلوئوروبربر در شرایط کاری سخت شامل محیط های خورنده قوی، دمای بالا و سیالات شیمیایی خاص اعمال می شود که عملکرد قابل اعتماد ضد خوردگی و ضد پیری را ارائه می دهد. این نوع مهر و موم مکانیکی در درجه اول برای تجهیزات دوار مانند پمپ های گریز از مرکز، پمپ های گردشی، همزن ها و میکسرها اعمال می شود. در صنعت آبرسانی و زهکشی، از آن برای پمپ های آب شهری، پمپ های تصفیه فاضلاب و پمپ های آب گردشی استفاده می شود که به طور موثر نشت آب را متوقف می کند و از عملکرد عادی تجهیزات سیستم آب اطمینان می دهد. در صنعت پتروشیمی با پمپ های فرآیندی مختلف برای انتقال فرآورده های نفتی و محیط های شیمیایی کم خوردگی مطابقت داده می شود و با عملکرد طولانی مدت مداوم تحت فشار متوسط ​​و دمای معمولی سازگار است. در زمینه‌های صنایع غذایی، دارویی و صنایع سبک، مهر و موم‌های مکانیکی لاستیکی با درجه مواد غذایی مطابق با الزامات بهداشتی، عاری از آلودگی به مواد هستند و معمولاً در پمپ‌های تحویل نوشیدنی، تجهیزات انتقال مایعات دارویی و ماشین‌آلات پردازش مواد غذایی استفاده می‌شوند. در سیستم‌های تهویه مطبوع و تبرید، آنها برای پمپ‌های گردش آب سرد و پمپ‌های تبرید، با عملکرد پایدار تحت تغییرات دمای چرخه‌ای اعمال می‌شوند. در عملیات عملی، مهر و موم های مکانیکی دم لاستیکی نیز مزایای آشکاری در نصب و نگهداری دارند. ساختار فشرده فرآیند نصب را ساده‌تر و سریع‌تر می‌کند و برای تجهیزاتی با فضای نصب محدود مناسب است. در مقایسه با مهر و موم دم فلزی، دم‌های لاستیکی صدای اصطکاک کمتری در حین کار تولید می‌کنند و اثر جذب ضربه بهتری دارند که به بهبود محیط عملکرد کلی تجهیزات کمک می‌کند. در همین حال، انتخاب مواد معقول و نصب استاندارد می تواند عمر مفید آنها را تا حد زیادی افزایش دهد. بازرسی منظم از وضعیت کار صفحه آب بندی و دم، تعویض به موقع اجزای قدیمی می تواند از تلفات خاموش شدن غیرمنتظره ناشی از خرابی مهر و موم جلوگیری کند. با توسعه مداوم فن آوری صنعتی، تجهیزات صنعتی الزامات بالاتری را برای عملکرد آب بندی، سازگاری محیطی و عمر مفید ارائه می کنند. سازندگان به بهینه سازی فرمول های لاستیکی و طرح های ساختاری دم، ادامه می دهند و مقاومت در برابر دمای بالا، چقرمگی در دمای پایین و مقاومت متوسط ​​محصولات را بهبود می بخشند. به عنوان یک محصول آب بندی مقرون به صرفه و بسیار کاربردی، مهر و موم های مکانیکی لاستیکی به طور گسترده ترویج و در زمینه های صنعتی بیشتر اعمال می شود و تضمین محکمی برای عملکرد ایمن، پایدار و کارآمد تجهیزات مختلف انتقال مایعات و چرخش است.   Jiaxing Burgmann Mechanical Seal Co., Ltd ایمیل:doris@mechanicalseal.com.cn موب: 86-15381220188 واتساپ: 8615381220188 وب سایت: www.industrial-mechanicalseals.com اضافه کنید: A-5 Wanyangzhongchuangcheng، شهر Ganyao، شهرستان Jiashan، Jiaxing، ژجیانگ، چین. 314107

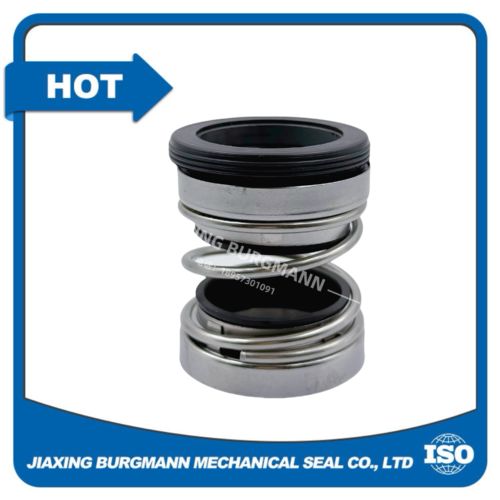

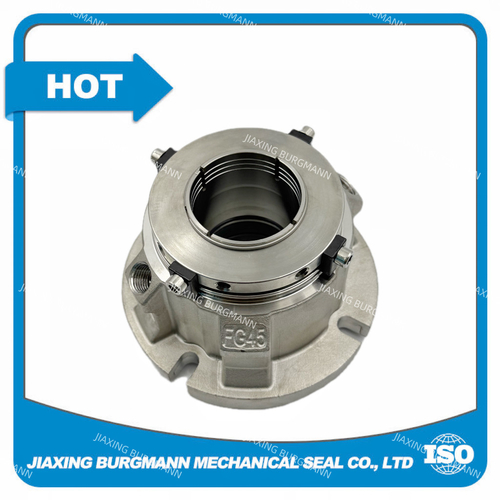

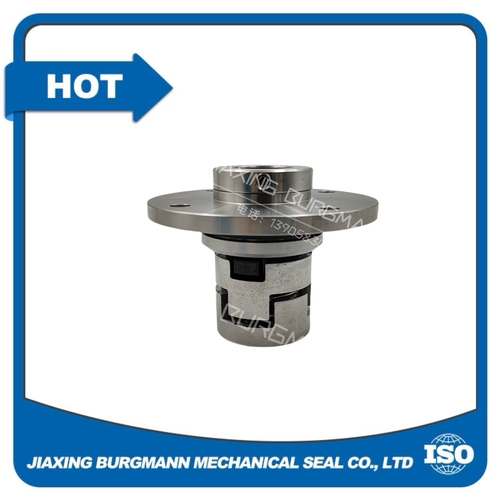

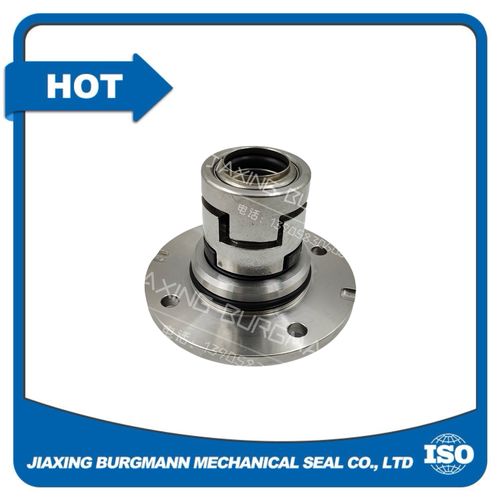

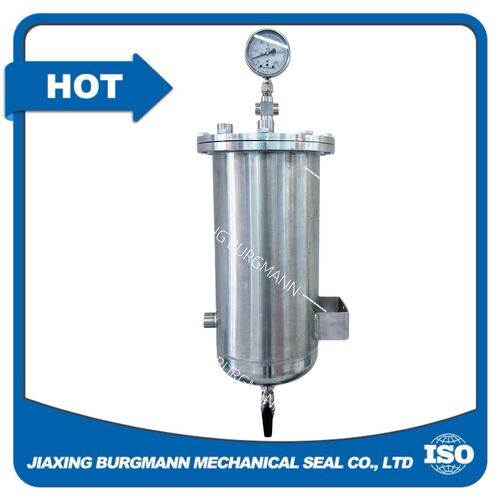

بازرسی قبل از نصب 1. تحمل ابعادی شفت پمپ، آستین شفت و محفظه آب بندی را بررسی کنید. خراش ها، خراش ها و خوردگی روی سطوح جفت شونده را از بین ببرید. 2. تمام اجزای مهر و موم را به طور کامل با حلال تمیز، بدون مواد مختلف، گرد و غبار یا ذرات باقی مانده روی سطوح آب بندی تمیز کنید. 3. بررسی مدل، مشخصات و مواد مهر و موم مکانیکی مطابق با الزامات طراحی. 4. حلقه ایستا، وجه های آب بندی حلقه چرخان را از نظر ترک، بریدگی و آسیب بررسی کنید. الزامات نصب 1. قبل از نصب مهر و موم، یک لایه نازک از روان کننده سازگار را روی سطح شفت بمالید. از گریس خورنده که به الاستومرها آسیب می زند اجتناب کنید. 2. میزان فشرده سازی فنر را دقیقاً کنترل کنید. پیش فشرده سازی بیش از حد منجر به سایش سریع صفحات آب بندی می شود، فشرده سازی ناکافی باعث نشتی می شود. 3. هم محوری شفت و حفره آب بند را در محدوده تحمل مشخص نگه دارید تا از سایش خارج از مرکز در حین کار جلوگیری شود. 4. پین ضد چرخش را به درستی نصب کنید تا از چرخش محیطی حلقه ایستا جلوگیری کنید. 5. پیچ های غده را به طور مساوی به ترتیب مورب ببندید تا از انحراف غده جلوگیری کنید و تنش ناهموار صورت را مهر و موم کنید. پس از نصب و راه اندازی 安装后试车注意 1. روتور پمپ را به صورت دستی پس از مونتاژ بچرخانید. شفت باید بدون گیر کردن یا مقاومت اصطکاک غیرعادی به طور انعطاف پذیر بچرخد. 2. قبل از راه‌اندازی، اتصال لوله‌های فلاشینگ/کوئنچ کمکی را بر اساس استاندارد API Plan کامل کنید. 3. محیط را در حفره پمپ پر کنید تا اطمینان حاصل شود که سطوح آب بندی روغن کاری مایع دارند. از اجرای خشک مهر و موم مکانیکی جلوگیری کنید. 4. ابتدا آزمایش بدون بار را انجام دهید، قسمت آب بندی را برای چکیدن یا گرم شدن غیرعادی نظارت کنید.   Jiaxing Burgmann Mechanical Seal Co., Ltd ایمیل:doris@mechanicalseal.com.cn موب: 86-15381220188 واتساپ: 8615381220188 وب سایت:www.industrial-mechanicalseals.com اضافه کنید: A-5 Wanyangzhongchuangcheng، شهر Ganyao، شهرستان Jiashan، Jiaxing، ژجیانگ، چین. 314107

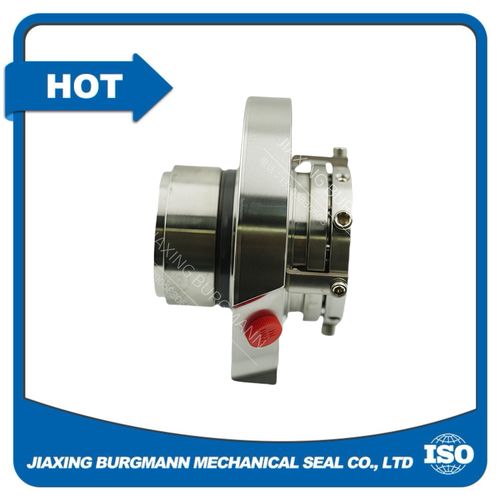

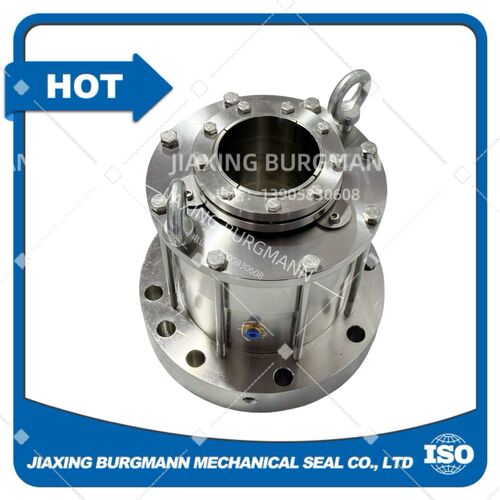

1. ایمنی عمومی و اقدامات احتیاطی قبل از نصب • اکیداً از دست زدن به صورت های مهر و موم با دست برهنه یا قرار دادن مستقیم آنها بر روی میز کار منع کنید. برای تمیز کردن از پارچه های تمیز و بدون پرز و حلال های بدون ذرات استفاده کنید. • مدل مهر و موم (M481)، اندازه و سازگاری مواد را با محیط فرآیند تأیید کنید (به عنوان مثال، لاستیک EPDM ناسازگار با روغن های معدنی). • مطمئن شوید که محیط نصب عاری از گرد و غبار، خشک و کنترل دما (15 تا 35 درجه سانتیگراد) است. • در هنگام مونتاژ از دستکش نیتریل و عینک ایمنی استفاده کنید تا از آلودگی و آسیب جلوگیری شود. 2. آماده سازی محفظه شفت و مهر و موم 2.1 مشخصات شفت/آستین • خروجی شفت در محل نصب آب بند: ≤0.1 میلی متر (0.004 اینچ). • خمش شفت: ≤0.05 میلی متر (0.002 اینچ). • بازی انتهای محوری: ≤0.5 میلی متر (0.020 اینچ). • تحمل شفت: h8; پرداخت سطح: Ra ≤1.6 میکرومتر. • انتهای میل/آستین: پخ 1×45 درجه و پولیش برای از بین بردن سوراخ ها. 2.2 تمیز کردن و بازرسی • شفت، آستین، محفظه آب بندی و غده را با یک پارچه بدون پرز و حلال فرار (مثلاً ایزوپروپیل الکل) تمیز کنید. تمام زنگ ها، رسوب ها و زباله ها را از بین ببرید. • بازرسی برای: ◦ ترک، خراش یا خوردگی روی شفت/آستین. ◦ اعوجاج یا آسیب به محفظه/غده مهر و موم. ◦ تراز مناسب شفت و محفظه آب بند (هم مرکز ≤0.05 میلی متر). 3. بررسی اجمالی اجزای مهر و موم M481 • واحد چرخشی: صفحه دوار (کربن/سیلیکون کاربید)، O-ring، فنر، یقه محرک، پیچ های تنظیم. • واحد ثابت: صورت ثابت (سرامیک/کاربید سیلیکون)، O-ring، غده، پین ضد چرخش. • سخت افزار: پیچ های گلند، واشر قفل، گیره های تنظیم (برای محافظت از حمل و نقل). 4. مونتاژ گام به گام 4.1 پیش مونتاژ واحد ثابت 1. صورت ثابت را وارد غده کنید. برای جلوگیری از چرخش، پین ضد چرخش را با شکاف غده تراز کنید. 2. O-ring صورت ثابت را با روان کننده سازگار (آب/گلیکول برای EPDM، گریس سیلیکون برای Viton) روغن کاری کنید. 3. حلقه O را در شیار غده نصب کنید. اطمینان حاصل کنید که هیچ پیچ و تاب و یا نیشگون گرفتن. 4. مجموعه غده را روی میز کار تمیز (به صورت ثابت رو به بالا) قرار دهید. 4.2 پیش مونتاژ واحد دوار 1. فنر را روی یقه درایو بکشید. اطمینان حاصل کنید که فنر به طور یکنواخت و بدون اعوجاج قرار گرفته است. 2. O-ring روتاری روتاری را با روان کننده سازگار روغن کاری کنید. در شیار روتاری روتاری نصب کنید. 3. صفحه دوار را به یقه درایو وصل کنید. گیره های درایو را تراز کنید و محکم فشار دهید تا بنشینید. 4. طول بدون فنر را بررسی کنید: طول آزاد استاندارد M481 = 12 میلی متر. محدوده فشرده سازی = 1.5-2.0 میلی متر (تحمل ± 0.2 میلی متر). 4.3 نصب بر روی محفظه شفت و مهر و موم 1. مجموعه غده ثابت را روی شفت و داخل محفظه آب بندی بلغزانید. برای جلوگیری از کج شدن، پیچ‌های گلند را به صورت مورب (الگوی متقاطع) ببندید. 2. آستین شفت را در صورت غده علامت گذاری کنید (خط مرجع 1). 3. واحد چرخان را روی شفت/آستین بلغزانید. یقه درایو را با کلید شفت تراز کنید (در صورت وجود). 4. موقعیت واحد چرخش را برای دستیابی به فشرده سازی صحیح فنر تنظیم کنید: ◦ فاصله از خط مرجع 1 تا قسمت پشتی واحد دوار را اندازه گیری کنید (بعد تنظیم برای M481: 0.2 ± 10 میلی متر). 5. پیچ های تنظیم یقه درایو (2×M4) را با گشتاور 3–4 نیوتن متر ببندید. با واشر قفل ایمن شوید 6. نهایی کردن گشتاور پیچ گلند: به صورت مورب در 3 مرحله به 8-10 نیوتن متر (پیچ M8) سفت کنید. 7. بحرانی: تمام گیره های تنظیم/قفل های حمل و نقل را پس از گشتاور نهایی از روی سطح آب بندی جدا کنید. 4.4 چک های پس از مونتاژ 1. شفت را 2 تا 3 دور کامل بچرخانید. چرخش باید صاف، بدون اتصال، سنگ زنی یا لکه های تنگ باشد. 2. بررسی فشرده سازی فنر: بعد تنظیم را دوباره بررسی کنید. در صورت لزوم تنظیم کنید 3. سطوح مهر و موم را بازرسی کنید: تماس کامل را تأیید کنید، بدون شکاف، خراش یا زباله بین صورت ها. 5. قبل از راه اندازی و عملیات • پمپ را پر کنید: محفظه آب بندی را با مایع فرآیند پر کنید. هرگز به صورت خشک کار نکنید (حتی 3 ثانیه دویدن خشک به صورت های مهر و موم آسیب می رساند). • تمام هوا را از محفظه آب بندی و لوله کشی خارج کنید. • پمپ را با سرعت کم راه اندازی کنید. به تدریج به سرعت نامی افزایش دهید. • مانیتور در طول عملیات اولیه (5-10 دقیقه): ◦ نشتی: ≤1 قطره در دقیقه (طبیعی برای آب بندی های مکانیکی). ◦ دما: دمای محفظه آب بندی ≤80 درجه سانتی گراد. ◦ لرزش: بدون سر و صدا یا لرزش غیر طبیعی. 6. تعمیر و نگهداری و عیب یابی 6.1 تعمیر و نگهداری روتین • نشت و دما را روزانه در حین کار بررسی کنید. • هر 3 ماه یکبار (یا 2000 ساعت کار) صفحات مهر و موم و اورینگ ها را بازرسی کنید. • حلقه های اورینگ را هر 6 ماه (یا 4000 ساعت کارکرد) تعویض کنید تا از پیری و نشتی جلوگیری کنید. 6.2 مسائل و راه حل های رایجمشکل علت راه حلنشتی بیش از حد فشرده سازی نادرست فنر. O-ring آسیب دیده؛ صفحات آب بندی آلوده فشرده سازی را تنظیم کنید. جایگزین O-ring; سطوح مهر و موم را تمیز یا جایگزین کنیددمای بالا اجرا خشک؛ فلاش ناکافی؛ ناهماهنگی پمپ پرایم; افزایش جریان فلاش؛ تراز مجدد شفت / مهر و مومعمر مهر و موم کوتاه محیط ساینده; روانکاری ضعیف؛ پیچ و مهره های بیش از حد سفت شده نصب فلاش خارجی (API Plan 32). استفاده از روان کننده سازگار؛ پیچ های گشتاور به درستی 7. ذخیره سازی و حمل و نقل • مهر و موم M481 را در جای خشک و خنک (درجه حرارت: 5-25 درجه سانتیگراد؛ رطوبت: ≤60%) نگهداری کنید. • مهر و موم را تا زمان نصب در بسته بندی اصلی نگهداری کنید. از نور مستقیم خورشید و گرد و غبار خودداری کنید. • برای جلوگیری از اعوجاج، اجسام سنگین را روی اجزای آب بندی قرار ندهید.   Jiaxing Burgmann Mechanical Seal Co., Ltd ایمیل:doris@mechanicalseal.com.cn موب: 86-15381220188 واتساپ: 8615381220188 وب سایت:www.industrial-mechanicalseals.com اضافه کنید: A-5 Wanyangzhongchuangcheng، شهر Ganyao، شهرستان Jiashan، Jiaxing، ژجیانگ، چین. 314107

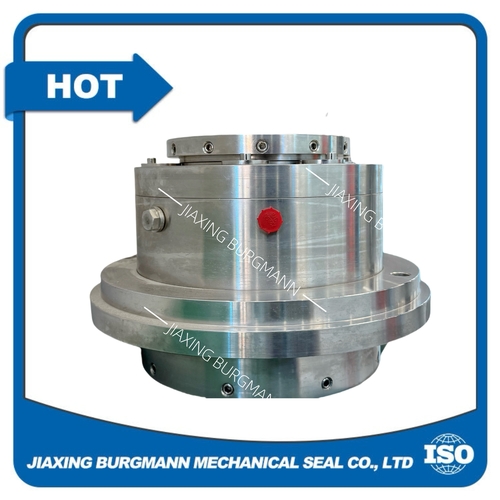

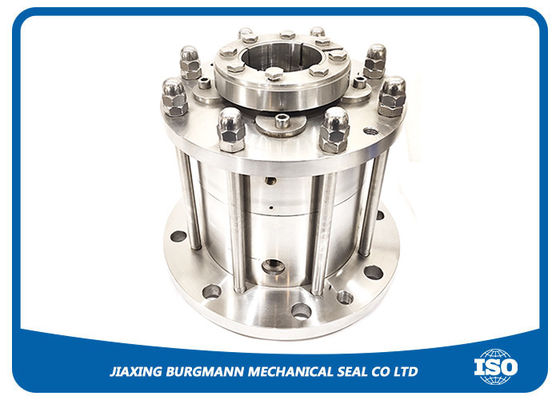

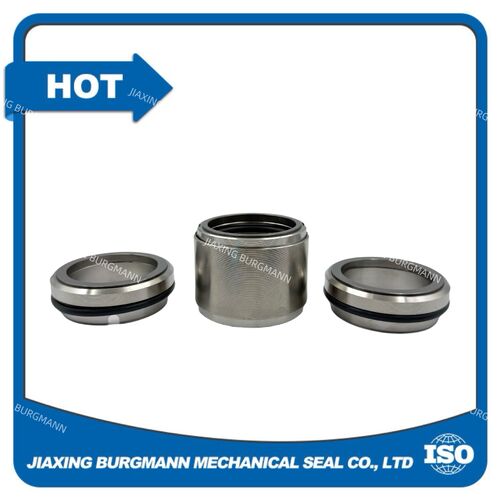

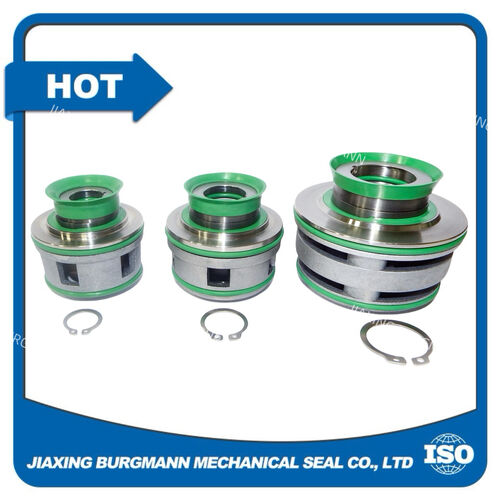

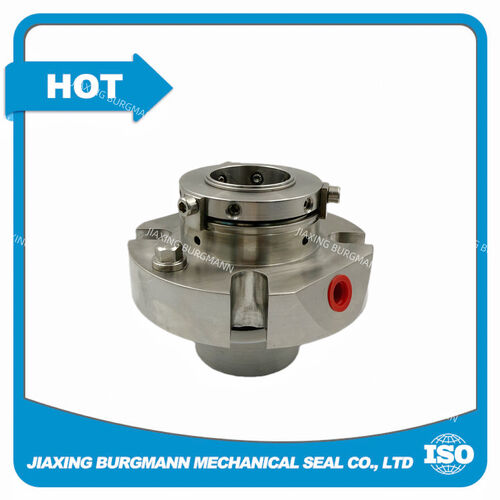

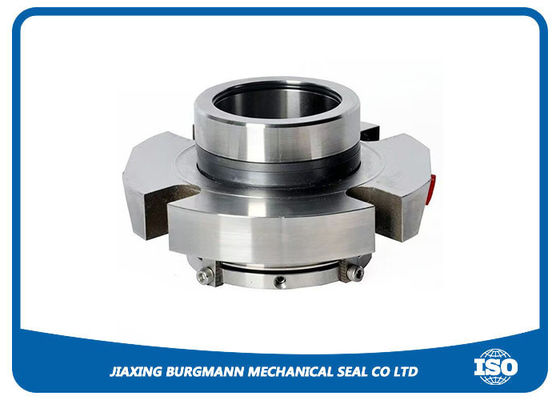

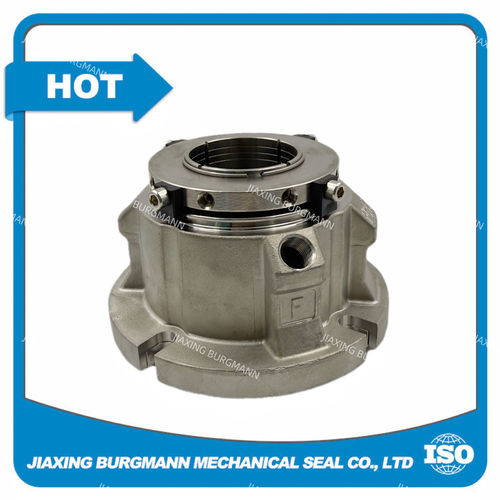

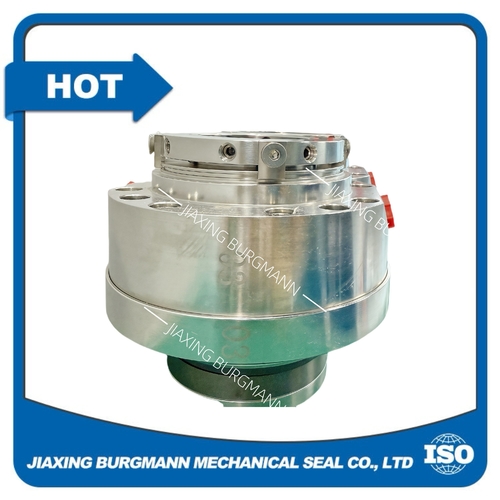

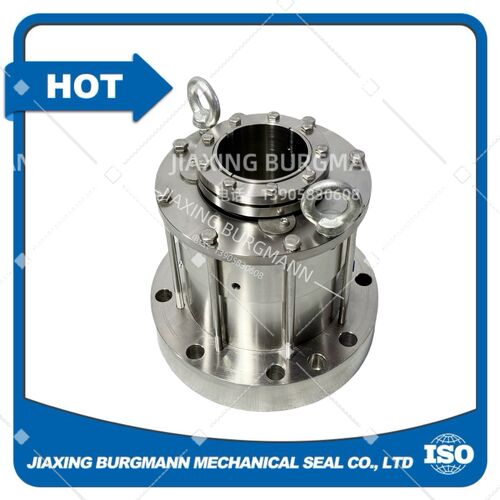

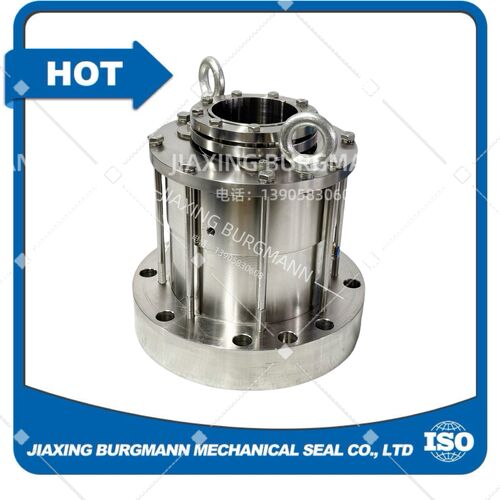

1. طراحی کارتریج از پیش مونتاژ شده برای نصب و قابلیت اطمینان آسان سری M481 یک واحد کارتریج از پیش مونتاژ شده و از پیش تست شده در کارخانه است. این طراحی plug-and-play خطاهای مونتاژ در محل را حذف می‌کند، زمان نصب و هزینه‌های نیروی کار را کاهش می‌دهد، و عملکرد ثابت آب بندی را درست خارج از جعبه تضمین می‌کند. این به عنوان یک ماژول یکپارچه منفرد، آماده برای نصب مستقیم بر روی همزن، راکتورها و مخازن اختلاط تحویل داده می شود. 2. استقلال چرخش دو جهته مهر و موم که با مکانیزم چرخشی غیر جهت دار (چند فنر چرخان) طراحی شده است، بدون توجه به جهت چرخش محور (در جهت عقربه های ساعت یا خلاف جهت عقربه های ساعت) به طور قابل اعتماد عمل می کند. این انعطاف‌پذیری طراحی و مقاوم‌سازی تجهیزات را ساده می‌کند و از نیاز به مهر و موم سفارشی برای جهت‌های چرخش خاص اجتناب می‌کند. 3. عملکرد آب بندی قوی تحت فشارهای نوسان یک مزیت اصلی این است که در هنگام تغییرات فشار یا حتی معکوس شدن فشار، محکم می ماند. هم از عملکرد تک آب بندی با سیال بافر (حداکثر 6 بار) و هم از عملکرد دو مهر و موم با سیال مانع تحت فشار (حداکثر 12 بار) پشتیبانی می کند و از نشت صفر در محیط های فشار دینامیکی اطمینان می دهد. 4. محدوده پارامتر عملیاتی گسترده • فشار: جاروبرقی تا 10 بار (یک مهر و موم). تا 16 بار (دو مهر و موم) • دما: -40 درجه سانتیگراد تا +200 درجه سانتیگراد (-40 درجه فارنهایت تا +392 درجه فارنهایت)، با انواع درجه حرارت بالا تا 350 درجه سانتیگراد • سرعت شفت: تا 3 متر بر ثانیه (16 فوت بر ثانیه)، بیش از حد استاندارد DIN برای کاربردهای با سرعت بالاتر • قطر شفت: 40 میلی‌متر تا 220 میلی‌متر، که اکثر اندازه‌های استاندارد همزن و شفت راکتور را پوشش می‌دهد. 5. تطبیق پذیری مواد برتر و سازگاری شیمیایی ترکیبات قابل تنظیم مواد مناسب رسانه های خورنده، ساینده و با دمای بالا هستند: • سطوح مهر و موم: کربن رزین، کربن آغشته به آنتیموان، کاربید سیلیکون (SiC)، کاربید تنگستن (TC)، آلومینا • الاستومرها: FKM (Viton)، FFKM (Kalrez)، EPDM، NBR، AFLAS (مقاوم در برابر اسیدها، حلال ها، بخار و روغن ها) • اجزای فلزی: SS304، SS316، فولاد دوبلکس، Hastelloy C (برای محیط های شیمیایی خشن) • سمت محصول بدون فلز: طراحی اختیاری برای کاربردهای غذایی، دارویی و بسیار تمیز 6. انطباق استاندارد DIN برای استانداردسازی و مقاوم سازی آسان همه ابعاد نصب مطابق با DIN 28136 (ظروف)، DIN 28141 (فلنج) و DIN 28154 (آستین). این انطباق، استانداردسازی یکپارچه در سراسر کارخانه ها، جایگزینی آسان مهر و موم های قدیمی و سازگاری با راکتورهای فولاد کربنی/فولاد ضد زنگ را بدون تغییر تجهیزات امکان پذیر می کند. 7. پیکربندی بلبرینگ اختیاری برای پایداری پیشرفته با یا بدون بلبرینگ یکپارچه موجود است. نسخه مجهز به بلبرینگ خروجی شفت و لرزش را در همزن های سنگین کاهش می دهد، عمر آب بندی را افزایش می دهد و پایداری عملیاتی را در کاربردهای اختلاط با بار بالا بهبود می بخشد. 8. عمر طولانی و کاهش هزینه های نگهداری ساخت با دقت بالا و مواد مقاوم در برابر سایش اصطکاک و سایش را به حداقل می رساند. ساختار مستحکم در برابر چرخه حرارتی، شوک های مکانیکی و عملکرد مداوم مقاومت می کند و زمان توقف برنامه ریزی نشده و دفعات تعمیر و نگهداری را کاهش می دهد. این هزینه کل مالکیت را برای کاربران صنعتی کاهش می دهد. 9. کاربردهای همه کاره در سراسر صنایع ایده آل برای همزن های ورودی بالا، راکتورها و مخازن اختلاط در: • مواد شیمیایی و پتروشیمی (پلیمریزاسیون با فشار بالا، محیط های خورنده) • دارویی (آب بندی استریل، سازگاری با CIP/SIP) • غذا و نوشیدنی (گزینه‌های بدون فلز، مواد مطابق با FDA) • آب و فاضلاب (مقاومت در برابر مواد ساینده) • انرژی (چرخه حرارتی، فرآیندهای با دمای بالا) 10. ایمنی بالا و انطباق با محیط زیست عملکرد نشتی صفر با رعایت مقررات سختگیرانه زیست محیطی از انتشار مایعات خطرناک جلوگیری می کند. طراحی دو مهر و موم یک مانع ایمنی اضافی برای رسانه های سمی، قابل اشتعال یا فرار ایجاد می کند و از پرسنل و محیط زیست محافظت می کند.   Jiaxing Burgmann Mechanical Seal Co., Ltd ایمیل:doris@mechanicalseal.com.cn موب: 86-15381220188 واتساپ: 8615381220188 وب سایت: www.industrial-mechanicalseals.com اضافه کنید: A-5 Wanyangzhongchuangcheng، شهر Ganyao، شهرستان Jiashan، Jiaxing، ژجیانگ، چین. 314107
